मुख्य बिजुली मूल्याङ्कनहरू, दोहोरो-पोल अलगाव डिजाइन, स्थापना आवश्यकताहरू, र DC सर्किट सुरक्षा उपकरण चयन गर्नु अघि अनुप्रयोग सर्तहरू बुझ्नुहोस्।
सामग्रीको तालिका
गाइड अन्वेषण गर्नुहोस्1. यन्त्र र यसको भूमिका बुझ्दै
एक DC लघु सर्किट ब्रेकर प्रत्यक्ष-वर्तमान सर्किट स्विच गर्न र अलग गर्न प्रयोग गरिन्छ र, जहाँ उत्पादनलाई अनुप्रयोगको लागि सही रूपमा मूल्याङ्कन गरिएको छ, ओभरलोडहरू र सर्ट सर्किटहरू विरुद्ध सुरक्षा प्रदान गर्दछ। वैकल्पिक प्रवाहको विपरीत, प्रत्यक्ष प्रवाह स्वाभाविक रूपमा नियमित अन्तरालहरूमा शून्यबाट पार गर्दैन। DC गल्ती अवरोध गर्नको लागि सान्दर्भिक DC भोल्टेज र हालको अवस्थाहरूको लागि डिजाइन गरिएको र मूल्याङ्कन गरिएको उपकरण चाहिन्छ।

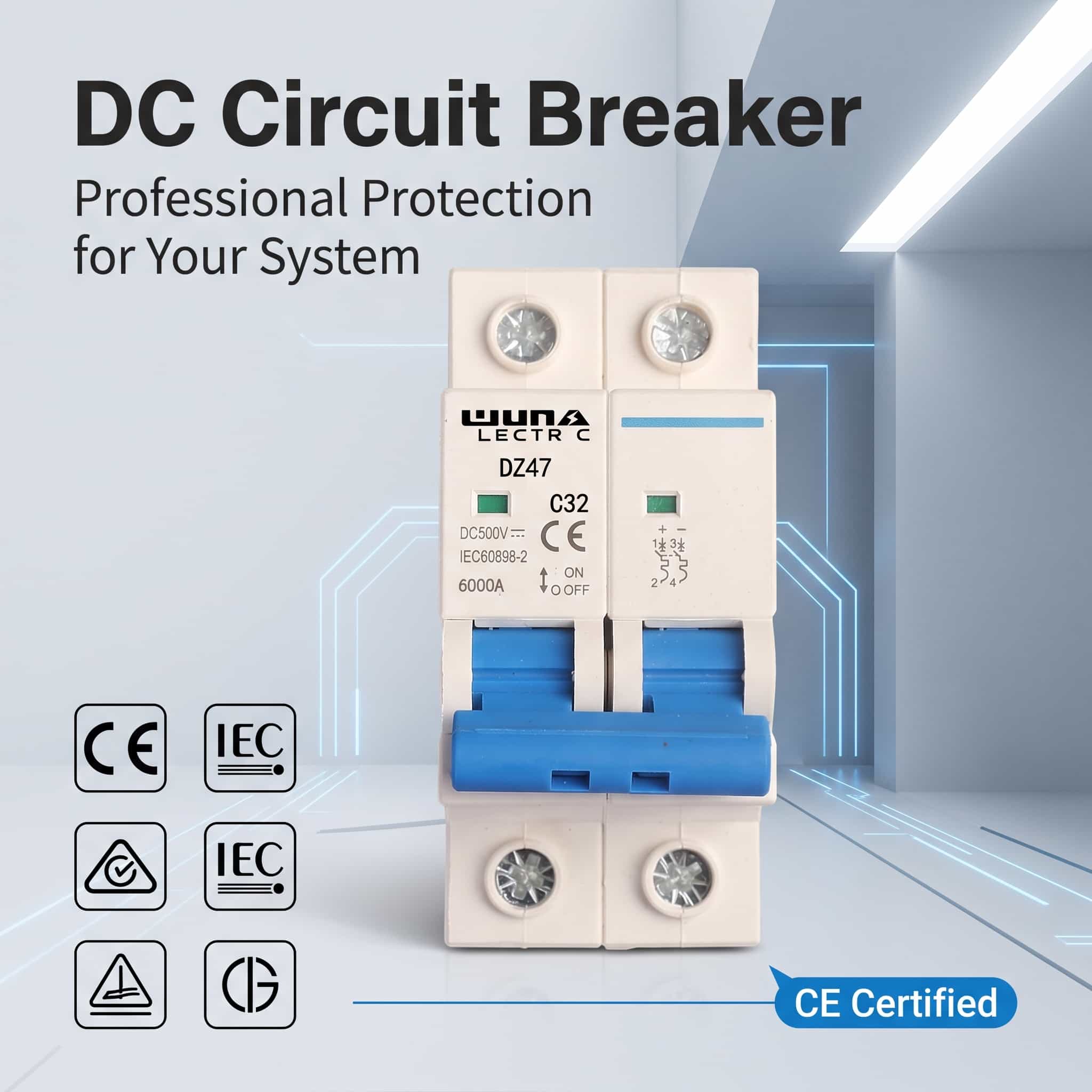

द २ पोल डीसी मिनिएचर सर्किट ब्रेकर DZ47 C32 500Vफोटोभोल्टिक डीसी वितरण र ऊर्जा भण्डारण अनुप्रयोगहरूको लागि सूचीबद्ध छ। उत्पादन पृष्ठले सर्किट स्विचिङ, अलगाव, र थर्मल-चुम्बकीय सुरक्षा संयोजन गर्ने कम्प्याक्ट उपकरणको वर्णन गर्दछ। यी कार्यहरूले उपयुक्त DC वितरण घेरा भित्र सुरक्षात्मक उपकरणहरूको व्यवस्थालाई सरल बनाउन मद्दत गर्न सक्छ।
संरक्षण र अलगाव विभिन्न उद्देश्यहरू सेवा गर्दछ
ओभरलोड र सर्ट-सर्किट सुरक्षाले यन्त्रको मूल्याङ्कन गरिएको अपरेटिङ सीमा भित्र असामान्य वर्तमान अवस्थाहरूमा प्रतिक्रिया दिन्छ। अलगाव, यसको विपरीत, निरीक्षण वा मर्मतका लागि सर्किट अलग गर्ने माध्यम प्रदान गर्दछ। ब्रेकरलाई स्थापना कार्य गर्न सुरक्षित छ भन्ने प्रमाणको रूपमा व्यवहार गरिनु हुँदैन: प्रणाली बन्द हुनुपर्छ र लागू विद्युतीय सुरक्षा प्रक्रिया अनुसार प्रमाणित गरिनुपर्छ।
2. आवश्यक विद्युतीय मूल्याङ्कनहरू जाँच गर्नुहोस्
विद्युतीय मूल्याङ्कनलाई व्यक्तिगत रूपमा नभई सँगै समीक्षा गर्नुपर्छ। उपयुक्त नाममात्र प्रवाह भएको यन्त्र अझै पनि अनुपयुक्त हुन सक्छ यदि यसको DC भोल्टेज मूल्याङ्कन, त्रुटि-अवरोध क्षमता, वा स्थापना अवस्था सर्किटसँग मेल खाँदैन।
मूल्याङ्कन गरिएको वर्तमान
उत्पादन पदनाम C32 समावेश गर्दछ, एक 32A वर्तमान रेटिंग संकेत गर्दछ। वास्तविक सर्किट लोड र कन्डक्टर आवश्यकताहरू विरुद्ध आधिकारिक नेमप्लेट र यात्रा विशेषताहरू पुष्टि गर्नुहोस्।
रेटेड डीसी भोल्टेज
उत्पादन 500V DC को लागि सूचीबद्ध छ। अधिकतम सम्भावित प्रणाली भोल्टेज, सान्दर्भिक अपरेटिङ सर्तहरू सहित, उपकरणको निर्दिष्ट सीमा भित्र रहनु पर्छ।
तोड्ने क्षमता
उत्पादन विवरणले 6000A सूचीबद्ध गर्दछ। प्रमाणित गर्नुहोस् कि यो मान लागू हुने DC सर्ट-सर्किट ब्रेकिङ क्षमता उद्देश्य अपरेटिङ भोल्टेजमा हो, सामान्य वर्तमान आंकडा मात्र होइन।
मानक र प्रमाणीकरण
उत्पादन पृष्ठले IEC 60898-2 र CE सूचीबद्ध गर्दछ। इच्छित बजार र स्थापनाको लागि सान्दर्भिक कागजात र प्रमाणीकरण दायरा जाँच गर्नुहोस्।
एक नजर मा प्राविधिक विशिष्टताहरू
| वस्तु | उत्पादन जानकारी |
|---|---|
| मोडेल | DZ47-500V |
| उत्पादन प्रकार | DC मिनिएचर सर्किट ब्रेकर (DC MCB) |
| पोल कन्फिगरेसन | 2P, निर्दिष्ट अनुसार सकारात्मक र नकारात्मक DC पोलहरूको लागि |
| मूल्याङ्कन गरिएको वर्तमान | 32A पदनाम; आधिकारिक नेमप्लेट विरुद्ध पुष्टि गर्नुहोस् |
| मूल्याङ्कन भोल्टेज | 500V DC |
| तोड्ने क्षमता | 6000A सूचीबद्ध; लागू हुने डीसी मूल्याङ्कन र परीक्षण सर्तहरू प्रमाणित गर्नुहोस् |
| सञ्चालन विधि | म्यानुअल टगल लीभर |
| आवास सामग्री | ज्वाला-retardant ईन्जिनियरिङ् प्लास्टिक |
| प्रवाहकीय अवयवहरू | तामा प्रवाहकीय घटक |
| माउन्ट गर्दै | मानक DIN रेल माउन्टिंग |
| सूचीबद्ध मानकहरू | IEC 60898-2, CE |
3. किन दुई-ध्रुव कन्फिगरेसन महत्त्वपूर्ण छ
दुई-ध्रुव डीसी ब्रेकर लिंक गरिएको मेकानिजम मार्फत दुई कन्डक्टरहरू स्विच वा विच्छेद गर्न डिजाइन गरिएको छ। उपयुक्त DC सर्किटमा, यसले सकारात्मक र नकारात्मक कन्डक्टरहरूको समन्वित अलगावलाई समर्थन गर्न सक्छ। सही तारिङ व्यवस्थाले निर्माताको टर्मिनल चिन्हहरू र सर्किट डिजाइनको पालना गर्नुपर्छ।
तारिङ अघि पुष्टि गर्न अंकहरू
- सकारात्मक र नकारात्मक कन्डक्टरहरू पहिचान गर्नुहोस् र ध्रुवता चिन्हहरू जाँच गर्नुहोस्।
- टर्मिनल रेखाचित्र र कुनै निर्दिष्ट लाइन/लोड दिशा पालना गर्नुहोस्।
- निश्चित गर्नुहोस् कि उत्पादनले इच्छित DC भोल्टेजको लागि प्रस्तावित तारिङ व्यवस्थालाई अनुमति दिन्छ।
- सर्किट वर्तमान र स्थापना वातावरणको लागि उपयुक्त कन्डक्टरहरू र टर्मिनल जडानहरू प्रयोग गर्नुहोस्।
- सुनिश्चित गर्नुहोस् कि पृथकता र सुरक्षा आवश्यकताहरू एक घटकमा मात्र होइन, सम्पूर्ण प्रणालीमा पूरा हुन्छन्।
सही पोल कन्फिगरेसन विशेष गरी महत्त्वपूर्ण छ जब सर्किट डिजाइन दुवै कन्डक्टरहरू विच्छेद गर्न आवश्यक छ। उपकरणको दुई-ध्रुव निर्माण मात्र सही तारिङ विधि निर्धारण गर्दैन; polarity, प्रणाली ग्राउन्डिङ, र निर्माता निर्देशनहरू पनि विचार गर्नुपर्छ।
4. डिजाइन र स्थापना विवरणहरू
मेकानिकल सुविधाहरूले कसरी सर्किट ब्रेकर स्थापना, निरीक्षण, र वितरण घेरा भित्र मर्मत गरिन्छ भनेर असर गर्छ। आपूर्ति गरिएको उत्पादन जानकारीले अगाडि स्थिति सूचक, म्यानुअल टगल लिभर, ज्वाला-प्रतिरोधी आवास, तामा प्रवाहकीय घटकहरू, र DIN रेल माउन्टिंग संरचनाको वर्णन गर्दछ।
दृश्य स्थिति संकेत
अगाडिको सूचकले मर्मत कर्मीहरूलाई घेरा भत्काउन बिना यन्त्रको प्रदर्शित अपरेटिङ अवस्था जाँच गर्न मद्दत गर्न सक्छ। सूचकलाई निर्माताको निर्देशन अनुसार व्याख्या गरिनुपर्छ र सर्किट डि-एनर्जाइज भएको पुष्टि गर्दा विद्युतीय परीक्षणलाई बदल्नु हुँदैन।
DIN रेल माउन्टिंग
रेल माउन्टिङले संगठित वितरण बोर्डहरू र कम्बाइनर बक्सहरू भित्र संगठित असेंबलीलाई समर्थन गर्दछ। स्थापना गर्नु अघि, रेल अनुकूलता, घेरा क्लियरेन्स, टर्मिनल पहुँच, कन्डक्टर मार्ग, र आवश्यक कडा टर्क जाँच गर्नुहोस्। उपकरण निर्देशनहरू र लागू विद्युतीय मापदण्डहरू अनुसार पर्याप्त स्पेसिङ र भेन्टिलेसन कायम गर्नुपर्छ।
आवास र प्रवाहकीय घटक
उत्पादन पृष्ठले हालको प्रसारणको लागि आवासको लागि ज्वाला-प्रतिरोधी इन्जिनियरिङ प्लास्टिक र तामा प्रवाहकीय घटकहरू पहिचान गर्दछ। सामग्री विवरणहरू उपयोगी चयन विवरणहरू हुन्, तर समाप्त स्थापना अझै पनि सही कन्डक्टर साइजिङ, सुरक्षित जडानहरू, वातावरणीय उपयुक्तता, र प्रणालीको सुरक्षा डिजाइनको अनुपालनमा निर्भर गर्दछ।
5. विशिष्ट DC अनुप्रयोगहरू
DC लघु सर्किट ब्रेकरहरू कम-भोल्टेज प्रत्यक्ष-वर्तमान वितरण व्यवस्थाको दायरामा प्रयोग गरिन्छ। विशिष्ट यन्त्र प्रत्येक सर्किटको विद्युतीय विशेषताहरूसँग मिल्दो हुनुपर्छ र आवेदनको नाममा मात्र चयन गरिनु हुँदैन।
फोटोभोल्टिक वितरण
उपयुक्त फोटोभोल्टिक स्थापनाहरूमा, DC ब्रेकरहरू वितरण उपकरण वा कम्बाइनर बक्सहरूमा प्रयोग गर्न सकिन्छ जहाँ भोल्टेज, वर्तमान, गल्ती स्तर, र तारिङ व्यवस्था उपकरणको मूल्याङ्कन भित्र पर्दछ। डिजाइनरहरूले PV एरेको विद्युतीय विशेषताहरू र अलगाव र ओभरकरेन्ट सुरक्षाको लागि कुनै पनि लागू आवश्यकताहरूको लागि खाता गर्नुपर्छ।
ऊर्जा भण्डारण उपकरण
ऊर्जा भण्डारण प्रणालीहरूले ब्याट्री सर्किटहरू, DC वितरण खण्डहरू, र पावर रूपान्तरण उपकरणहरूमा जडानहरू समावेश गर्न सक्छन्। यी सर्किटहरूमा फरक सम्भावित दोष प्रवाहहरू र सञ्चालन अवस्थाहरू हुन सक्छन्। एक ब्रेकर मात्र लागू गरिनु पर्छ जहाँ यसको DC मूल्याङ्कन र सुरक्षा विशेषताहरू विशिष्ट सर्किटको लागि उपयुक्त छन्।
अन्य DC वितरण प्रणाली
केही कम भोल्टेज डीसी नियन्त्रण र वितरण सर्किट पनि लघु सर्किट ब्रेकर प्रयोग गर्दछ। स्थापना गर्नु अघि, नाममात्र र अधिकतम भोल्टेज, सामान्य लोड वर्तमान, कन्डक्टर क्षमता, त्रुटि वर्तमान, परिवेश अवस्था, र अपस्ट्रिम वा डाउनस्ट्रीम सुरक्षात्मक उपकरणहरूसँग आवश्यक समन्वयको मूल्याङ्कन गर्नुहोस्।
6. एक व्यावहारिक चयन चेकलिस्ट
परियोजनाको लागि उपकरण पुष्टि गर्नु अघि आपूर्तिकर्ता वा विद्युतीय डिजाइन टोलीसँग प्राविधिक छलफलहरू व्यवस्थित गर्न निम्न जाँचहरू प्रयोग गर्नुहोस्।
- प्रणाली भोल्टेज परिभाषित गर्नुहोस्:नाममात्र र अधिकतम DC भोल्टेज रेकर्ड गर्नुहोस्, सान्दर्भिक सञ्चालन अवस्थाहरू सहित।
- सर्किट वर्तमान गणना:निरन्तर लोड, अपेक्षित सञ्चालन अवस्था, कन्डक्टर मूल्याङ्कन, र कुनै पनि लागू डेरेटिङ आवश्यकताहरू विचार गर्नुहोस्।
- गल्ती अवस्थाहरू जाँच गर्नुहोस्:सम्भावित सर्ट-सर्किट वर्तमान निर्धारण गर्नुहोस् र ब्रेकरको लागू हुने DC ब्रेकिङ क्षमता प्रमाणित गर्नुहोस्।
- पोल व्यवस्था पुष्टि गर्नुहोस्:ग्राउन्डिङ विधि, कन्डक्टर कन्फिगरेसन, ध्रुवता, र अलगाव आवश्यकताहरूको समीक्षा गर्नुहोस्।
- स्थापना वातावरण समीक्षा गर्नुहोस्:एन्क्लोजर स्पेस, DIN रेल अनुकूलता, परिवेशको तापक्रम, भेन्टिलेसन, र टर्मिनल पहुँच जाँच गर्नुहोस्।
- प्राविधिक कागजातहरू प्रमाणित गर्नुहोस्:लागू हुने डाटाशीट, तारिङ रेखाचित्र, प्रमाणीकरण जानकारी, र स्थापना निर्देशनहरू अनुरोध गर्नुहोस्।
- संरक्षण योजना समन्वय गर्नुहोस्:प्रणालीमा केबलहरू, जडान गरिएका उपकरणहरू, र अन्य सुरक्षात्मक उपकरणहरूसँग अनुकूलता पुष्टि गर्नुहोस्।
पूर्ण चयन प्रक्रियाले ब्रेकरलाई फराकिलो विद्युतीय प्रणालीको भागको रूपमा लिन्छ। यदि कुनै मूल्याङ्कन वा तारिङ विवरण अस्पष्ट छ भने, स्थापना गर्नु अघि निर्माता वा योग्य विद्युतीय इन्जिनियरबाट लिखित पुष्टि प्राप्त गर्नुहोस्।
7. बारम्बार सोधिने प्रश्नहरू
1. उत्पादनको नाममा C32 को अर्थ के हो?
C32 ले सामान्यतया C-प्रकारको यात्रा विशेषताको साथ 32A रेटेड वर्तमान संकेत गर्दछ। सर्किटमा ब्रेकर लागू गर्नु अघि आधिकारिक डाटाशीटमा सही मार्किङ र ट्रिप कर्भ पुष्टि गर्नुहोस्।
2. 500V DC रेटिङले के संकेत गर्छ?
यसले निर्दिष्ट DC भोल्टेज मूल्याङ्कन पहिचान गर्दछ। प्रणालीको अधिकतम अपरेटिङ भोल्टेज निर्माताको अनुमति दिइएको सीमाभित्र रहनुपर्छ, र लागू हुने ब्रेकिङ क्षमता पनि त्यो भोल्टेजमा प्रमाणित गरिनुपर्छ।
3. किन दुई-ध्रुव डीसी ब्रेकर छनौट गर्ने?
दुई-ध्रुव डिजाइनले सर्किट व्यवस्थालाई आवश्यक पर्ने ठाउँमा दुईवटा कन्डक्टरहरू सँगै स्विच वा विच्छेदन गर्न सक्छ। सही ध्रुवता, तार, ग्राउन्डिङ, र अलगाव प्रक्रियाहरू आवश्यक रहन्छन्।
4. के यस प्रकारको ब्रेकर सौर्य PV प्रणालीमा प्रयोग गर्न सकिन्छ?
यो PV DC सर्किटको लागि उपयुक्त हुन सक्छ जब प्रणाली भोल्टेज, अपरेटिङ करन्ट, सम्भावित गल्ती वर्तमान, पोल व्यवस्था, र स्थापना अवस्थाहरूले उपकरणको विशिष्टताहरू पूरा गर्दछ। अनुप्रयोग उपयुक्तता प्रयोग गर्नु अघि पुष्टि गर्नुपर्छ।
5. DIN रेल स्थापना गर्नु अघि के जाँच गर्नुपर्छ?
रेल अनुकूलता, टर्मिनल चिन्हहरू, कन्डक्टर साइज, टाइटनिङ टर्क, एन्क्लोजर क्लियरेन्स, वातावरणीय अवस्था, र निर्माताको स्थापना निर्देशनहरू जाँच गर्नुहोस्। स्थापना र प्रमाणिकरण योग्य कर्मचारीहरु द्वारा प्रदर्शन गर्नुपर्छ।
6. अर्डर गर्नु अघि कुन कागजातहरू समीक्षा गर्नुपर्छ?
प्राविधिक डाटाशीट, वर्तमान र भोल्टेज मूल्याङ्कनहरू, DC ब्रेकिङ क्षमता, यात्रा विशेषताहरू, तारिङ रेखाचित्र, लागू प्रमाणपत्रहरू, र स्थापना निर्देशनहरू समीक्षा गर्नुहोस्। मोडेल पुष्टि गर्नु अघि कुनै पनि असंगत वा अपूर्ण विवरण स्पष्ट गर्नुहोस्।
